Ano ang pangunahing istraktura ng balbula ng butterfly?

Ano ang mga sangkap na bumubuo sa pangunahing istraktura ng aButterfly Valve?

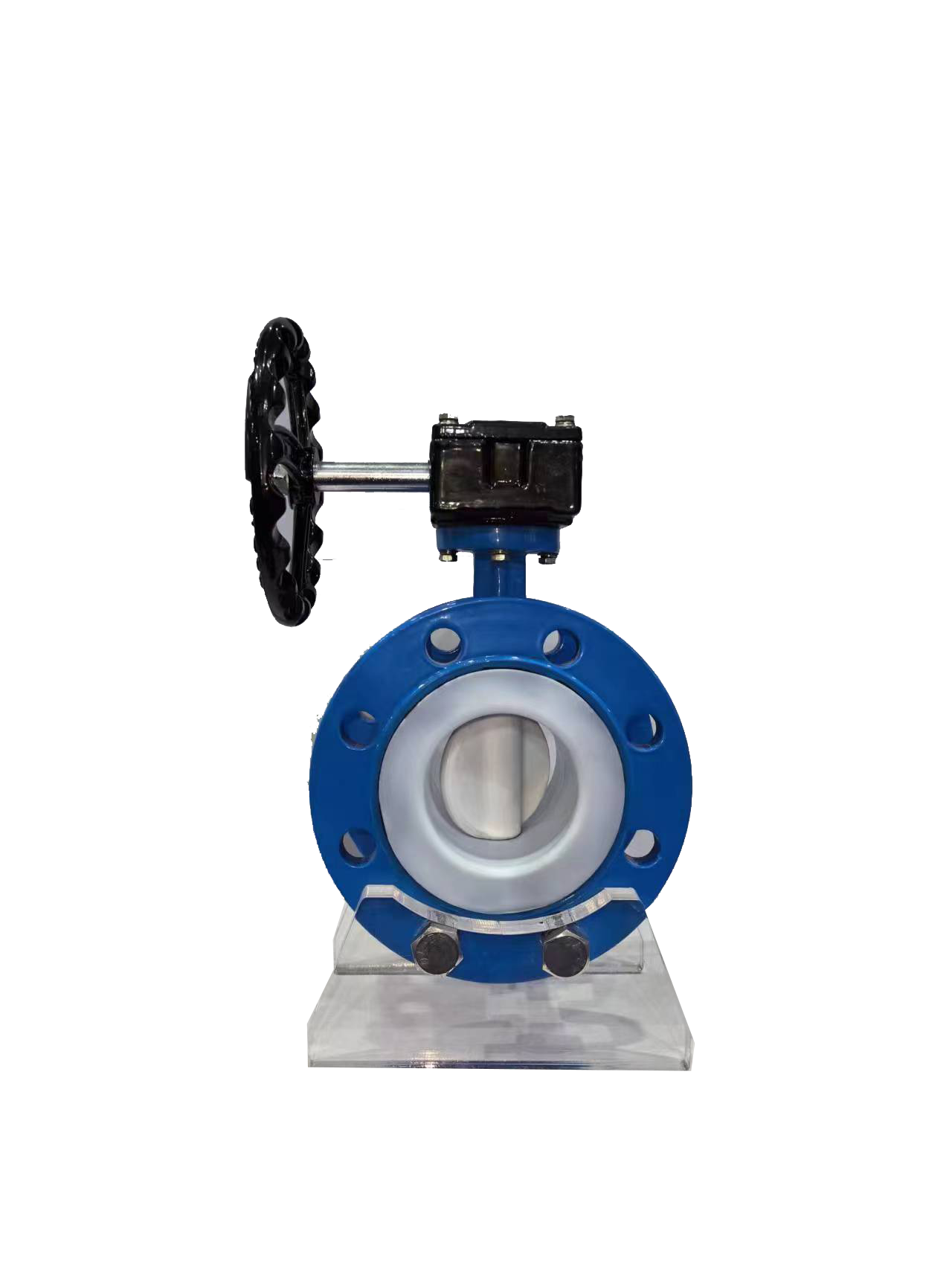

Ang pangunahing istraktura ng aButterfly ValvePangunahing kasama ang isang balbula na katawan, isang balbula ng balbula, isang butterfly plate, at isang sangkap na sealing. Ang katawan ng balbula ay karaniwang isang tuwid sa pamamagitan ng cylindrical na istraktura na may makinis na panloob na dingding upang mabawasan ang daluyan ng paglaban ng daloy; Ang balbula ng balbula ay konektado sa aparato ng drive at ang butterfly plate, na responsable para sa pagpapadala ng metalikang kuwintas at pagmamaneho ng butterfly plate upang paikutin; Ang plate ng butterfly ay isang bahagi ng pagbubukas at pagsasara na nag -aayos ng daloy sa pamamagitan ng pag -ikot sa paligid ng axis ng stem ng balbula (0 ° ~ 90 °), at ang hugis nito ay direktang nakakaapekto sa kapasidad ng daloy; Ang sangkap ng sealing ay binubuo ng isang upuan ng balbula at materyal na sealing, na direktang nakakaapekto sa pagiging tugma at pagganap ng sealing ng daluyan.

Ano ang mga pangunahing detalye ngButterfly ValveDisenyo ng Plato?

Bilang pangunahing sangkap ng mga balbula ng butterfly, ang disenyo ng mga butterfly plate ay direktang nakakaapekto sa mga katangian ng daloy at pagganap ng sealing. Ang karaniwang naka-streamline na plate ng butterfly ay may isang hugis na arko, na maaaring mabawasan ang paglaban ng likido, ngunit ang curvature radius ay kailangang tumugma sa diameter ng pipeline, kung hindi man madali itong bumuo ng mga vortice; Ang mga eccentric butterfly plate (tulad ng solong eccentric, double eccentric, at triple eccentric) ay nagbabawas ng sealing ibabaw na magsuot sa pamamagitan ng pag -offset ng gitna ng stem ng balbula, na may triple eccentric butterfly plate na nagdaragdag ng isang karagdagang anggulo ng ikiling upang makamit ang zero na pagtagas at mataas na temperatura at paglaban ng presyon; Ang hindi regular na butterfly plate ay dinisenyo na may mga gabay na buto -buto para sa media na naglalaman ng mga particle upang maiwasan ang pagbara ng butil.

Paano nakakaapekto ang pagganap ng sealing ng mga balbula ng butterfly?

Ang sangkap ng sealing ay ang susi sa pagkamit ng daluyan ng cutoff at regulasyon ng daloy sa mga balbula ng butterfly. Ang materyal na upuan ng balbula ay kailangang mapili alinsunod sa mga katangian ng daluyan, tulad ng nitrile goma (NBR) na may mahusay na paglaban ng langis ngunit madaling hardening sa mababang temperatura, at fluororubber (FKM) na may malakas na paglaban sa kaagnasan ngunit mataas na gastos; Ang upuan ng metal valve ay kailangang tumugma sa pagkakaiba ng tigas ng materyal na plate ng butterfly upang maiwasan ang pagtagas na dulot ng mutual friction. Bilang karagdagan, ang ratio ng presyon ng sealing ay kailangang tumpak na kontrolado. Kung ito ay masyadong mataas, ito ay magiging sanhi ng pagpapapangit ng upuan ng balbula, at kung ito ay masyadong mababa, hindi ito magkasya nang mahigpit, direktang nakakaapekto sa epekto ng sealing.
