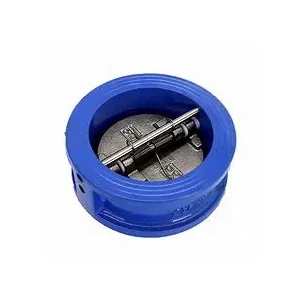

Cast iron butterfly check valve

Bilang isang awtomatikong balbula, ang cast iron butterfly check valve na ginawa ng aming Tanggu Shengshi Huagong ay gumaganap ng isang pangunahing papel sa iba't ibang mga sistema ng pipeline. Pangunahing umaasa ito sa daloy ng daluyan mismo upang mapagtanto ang awtomatikong pagbubukas at pagsasara ng valve disc, sa gayon ay epektibong pumipigil sa backflow ng daluyan at tinitiyak ang matatag at ligtas na operasyon ng pipeline system.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang wafer-type na koneksyon ng aming cast iron butterfly check balbula ay ginagawang madali upang mai-install. Maaari itong mahigpit na mai-clamp sa pagitan ng dalawang flanges, pag-save ng maraming puwang sa pag-install, at angkop para sa mga senaryo ng layout ng pipeline ng pipeline.

Istraktura at prinsipyo ng pagtatrabaho

(I) Disenyo ng istruktura

Ang balbula ng cast iron wafer check ay pangunahing binubuo ng mga pangunahing bahagi tulad ng balbula ng katawan, balbula disc, balbula stem, tagsibol (nilagyan ng ilang mga modelo). Ang katawan ng balbula ay itinapon sa cast iron, na nagbibigay ng matatag na suporta at matatag na istruktura na pundasyon para sa buong balbula. Ang Valve Disc ay isang pangunahing sangkap upang makamit ang pag -andar ng tseke. Ang hugis at disenyo ng istruktura ay nag -iiba ayon sa iba't ibang mga kondisyon sa pagtatrabaho. Kasama sa mga karaniwang form ang solong disc at dobleng disc. Ang balbula ng balbula ay ginagamit upang ikonekta ang valve disc at gabayan ang tilapon ng paggalaw nito upang matiyak na ang valve disc ay gumagalaw nang tumpak at maayos sa panahon ng pagbubukas at pagsasara. Ang ilang mga check valves ay nilagyan ng mga bukal. Ang pag -andar ng tagsibol ay upang tulungan ang valve disc upang isara, mapahusay ang sealing kapag nagsara, at bawasan ang paglitaw ng martilyo ng tubig sa isang tiyak na lawak.

(Ii) mekanismo ng pagtatrabaho

Kapag ang daluyan ay dumadaloy sa normal na direksyon, ang presyur na nabuo ng daluyan ay itutulak ang valve disc upang malampasan ang sarili nitong gravity at posibleng paglaban sa tagsibol, upang ang valve disc ay umiikot sa paligid ng balbula ng balbula o pin shaft upang buksan. Sa oras na ito, ang daluyan ay maaaring dumaan nang maayos ang balbula, at ang buong sistema ng pipeline ay nasa isang normal na estado ng daloy. Kapag ang daluyan ay may pagkahilig na dumaloy pabalik, ang reverse pressure na nabuo ng backflow ng daluyan at ang gravity ng valve disc mismo ay magiging sanhi ng valve disc na paikutin sa kabaligtaran na direksyon nang mabilis at magkasya nang mahigpit sa balbula ng balbula, sa gayon ay pinuputol ang medium sa pipeline system na laging nagpapanatili ng daloy ng isang daan.

Mga teknikal na parameter

Proyekto	Saklaw ng parameter
Nominal diameter	DN25 - DN600 (mas malaki o mas maliit na mga diametro ay maaaring ipasadya ayon sa mga espesyal na pangangailangan ng customer)
Nominal pressure	PN1.0MPA - PN1.6MPA (Ang ilang mga espesyal na modelo ay maaaring makatiis ng mas mataas na presyon)
Naaangkop na temperatura	-10 ℃ - 80 ℃ (depende sa materyal na cast iron at materyal na sealing, nag -iiba ang naaangkop na saklaw ng temperatura)
Naaangkop na daluyan	Tubig, dumi sa alkantarilya, tubig sa dagat, acid at alkali solution (depende sa pagpili ng materyal upang umangkop sa iba't ibang mga kinakaing unti-unting media), pagkain at inumin (kapag gumagamit ng mga materyales na grade-food), atbp.
Valve Body Material	Grey cast iron, ductile iron
Materyal ng Valve Disc	Cast iron (ordinaryong o anti-corrosion na ginagamot), hindi kinakalawang na asero (para sa mga espesyal na kondisyon sa pagtatrabaho)
Materyal ng balbula ng balbula	Hindi kinakalawang na asero
Materyal ng tagsibol (kung mayroon man)	Hindi kinakalawang na asero
Uri ng sealing	Rubber Seal (angkop para sa pangkalahatang media, mahusay na pagganap ng sealing), metal seal (angkop para sa mataas na temperatura, mataas na presyon o espesyal na media, malakas na pagtutol sa mataas na temperatura at mataas na presyon)
Paraan ng Koneksyon	Uri ng wafer
Pamantayan	Ang disenyo, paggawa at pagsubok ay isinasagawa alinsunod sa may -katuturang mga pamantayang domestic tulad ng GB, HG at ilang mga pamantayang pang -internasyonal tulad ng mga pamantayan sa ISO

Cast Iron Butterfly Check Valve
